无线覆盖

WLAN室外无线覆盖基本设计


设计原则

设计应遵循以下原则:

1.室外空旷区域总体宜按照蜂窝网状布局执行,尽量提高频率复用效率,将信号均匀分布,控制每个AP覆盖区域的重叠区域。
2.AP(或天线)宜布放在高处,减少人员走动等环境变化对信号传播的影响,改善AP的接收性能。
3.根据覆盖区业务需求和地貌,选择合适的天线类型。
4.天线安装位置需远离大功率电子设备。
5.在选择天线布放位置时应注意规避可能影响无线射频信号传播的障碍物,如金属架、金属屏风等物体。
6.确定天线位置时应对要求覆盖的每一片区域的特点必须有清楚的了解。
7.了解在此区域的可能的用户的特点以及覆盖区域的建筑结构特点,根据现场模拟测试结果确定AP(或天线)的安装位置。

AP选型和应用

1.室外蜂窝覆盖

对于中小规模室外覆盖,如公共广场、居民小区、学校校园、公园园区、室外人口较为聚集的空旷地带等场合,宜选用室外放装型AP设备,该类型设备可组成蜂窝状网络结构实现对室外的覆盖。

室外无线覆盖

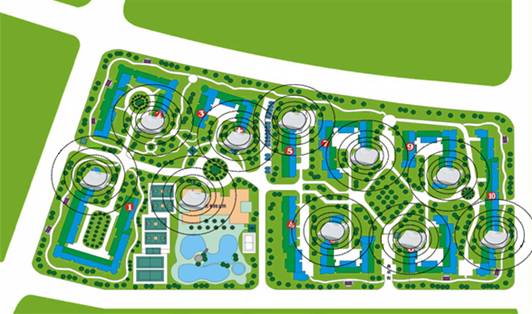

室外蜂窝覆盖示意图

2.全无线覆盖

对于没有任何入户线缆资源,包括5类线、双绞线、分布系统等资源且对数据业务有较大需求的场合,可采用全无线组网模式,即通过从传输网络拉出E1或光纤到应用场合的中心机房,由中心机房通过Lan switch连接多个AP在中心机房选择置高点加定向天线方式作为中心机房到各AP的传输,通过AP背靠背的方式来解决没有入户线缆资源情况下的室外全覆盖。此组网方式宜选用支持802.11a/nAP做桥接,选用支持802.11g/n的AP做覆盖。

室外无线覆盖

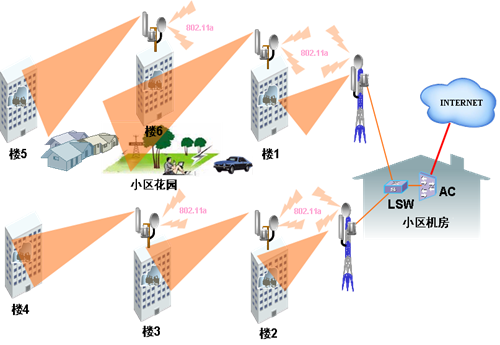

全无线覆盖示意图

3.大功率AP室外覆盖

对于布局简单的直型街道如商业步行街、无有线资源的商务楼等场景宜选用大功率室外AP设备,该类型设备可在街道两头或街道中段边的楼顶、或商务楼对面的楼宇上安装,并配外置天线来实现对街道或商务楼的覆盖。

室外无线网络覆盖

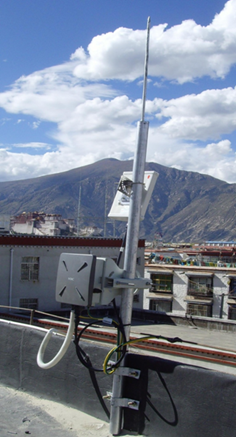

大功率AP室外覆盖图


室外安装注意事项

1.室外防护箱

1)
气候恶劣地区,防护箱应加装加热或降温设备,保证机箱内的设备工作在环境温度为0℃~65℃?的范围内;
2)机箱内部空间要合理,设备不能堆叠放置,四周需预留10cm左右的散热空间;
3)AP应与机箱固定,避免随意晃动;
4)机箱配备走线槽,将电源线、信号线和雷电泄放地线(避雷器接地线和设备接地线)分开,避免强弱电之间的相互干扰和雷电泄放的影响。

2.设备供电

1)
供电电压采用带PE的三相电,并且确保电源接线排的PE端接地;
2)推荐前置稳压源为设备供电,并且24小时持续供电。如果没有稳压源时可采用小区的居民电源,尽量避免使用工业电源;
3)交流电源线从户外引入时,交流电源口应外接防雷接线排(或电源口避雷器)来防止设备遭受雷击;使用防雷接线排时,交流电先进入防雷接线排,经防雷接线排后再进入设备,禁止直接从户外拉电源线为设备供电。

3.设备接地

1)要保证AP以及相连的对端设备、避雷器以及所用电源接线排的PE端都是可靠接地的,接到同一个地排上;
2)接地线截面积要求不小于6mm2,长度要尽量短;
3)接地线不宜与信号线平行走线或相互缠绕,接地线上严禁接头、严禁加装开关或熔断器;
4)埋设接地体时,角钢或钢管长度不小于0.5m。角钢应不小于50mm×50mm×5mm,钢管壁厚应不小于3.5mm,材料采用镀锌钢材;
5)可利用周围环境进行接地。比如围绕建筑物的楼顶一圈的接地网、建筑物内部的钢筋暴露在外的部分、以及会埋入地下的自来水管道等;
6)接地线接头必须使用OC/OT端子等可靠连接方式和接地排相连,不建议使用螺钉直接压接导线的方式连接。

4.设备防雷

1)电源和信号避雷器位置应安装在靠近被保护设备侧,而且避雷器的OUTSurge端要接出户一侧的线缆,而INProtect端则要接被保护设备,不可反接;
2)尽量不要使用带接地指示的防雷接线排,如果同一个漏电保护器下的线路上过多使用这种接线排可能会因漏电流过大造成漏电保护器动作;
3)避雷器和被保护设备之间进行等电位连接并确保接地,接地线和等电位连接线尽量控制在30cm以内。
4)天线安装后在周围建筑物里面不宜是高点,如果是高点,那么必须安装避雷针。

5.设备线缆
1)非屏蔽线缆应穿钢管埋地敷设,?钢管两头接地;
2)光纤本身不属于导体,不会感应和传递过电压。但光缆加强芯(金属的)却极易感应、传递雷击过电压,因此建议在光缆进户端做好接地,有独立的接地汇流排接地;
3)对于非屏蔽线且不能穿管埋地敷设的,应在出箱线缆的对应端口处使用避雷器;
4)各类线缆分类布放,如电源线与信号线分开布放,输入输出分开布放,高压低压分开布放。
