:POE供电模块:

POE以太网供电模块产品是专为无线设备的供电而设计的以太网供电器,该产品是自主开发的±48V输出,对于不支持802.3af协议的产品,需另要配置分离器达到给设备供电的目的。

POE以太网供电模块只能放置在室内,通过以太网网线向设备供电。 POE以太网供电模块是通过非屏蔽双绞线 UTP 中八根线中的两对线来传 输 Vcc 与 GND,在传输数据的同时也传输直流电,产品工作可靠,安装简单。AP端仅仅通过一 根RJ45网线与网络连接,同时传输数据和电力,便于管理,网线的传输距离为100M。

POE以太网供电模块分为单口POE太网供电模块、8口POE太网供电器、16口POE太网供电器、24口POE太网供电器。

单口POE供电模块实物图片:

产品说明:一体化POE模块

工作参数

输出电压:48vDC

输出电流:750mA

输入电压:100-250VAC -10%, +6

线路频率:47-63Hz 90VAC 0.5A

输入电流:90VAC输入 0.5A

设备指示灯:红色 电源打开;绿色 供电状态

接口:RJ45

8口POE供电模块实物图片:

8口POE

8POE供电器同时提供8POE通道。外型设计采用标准的1U机框(加装挂耳其宽度可以达到19英寸),具有集成度高、使用安装 简便、性能稳定、环境适应性强的特点。

1.1主要特点

· 提供8POE通道。

· 采用高效率AC-DC开关电源,损耗小。

· 单路输出自动保护,具有自恢复功能。

· 提供功能性LED指示,更易判断运行状态。

1.2 外形尺寸

本机结构采用标准19英寸(加挂耳)机箱,外观精巧,安装方便,整机外形尺寸294(加挂耳483)×220×45mm

二、技术参数

2.1 AC-DC开关电源特性

· 交流输入电压范围:175250V 4763Hz

· 交流输入电流:1.5A/230V

· 直流输出电压:48V 容差±5

· 额定输出电流:3A

2.2 以太输入接口特性

· 支持IEEE802.3U

· 10/100M自适应,水平线输入

· 输入电平350MVmin

· 连接距离5M

· 双绞线类型cat.5 UTP5

2.3 POE输出接口特性

· 10/100M自适应,水平线输出

· 连接距离95M

· 双绞线类型cat.5 STP5

· 线序极性:(1236、)为数据传输线,

4/5正极、7/8负极)为电力传输线。

· 输出电压:DC48V

· 输出电流:单口0.40A

2.4 工作环境

· 工作温度、湿度: 0℃~45 20%~90RH

· 存储温度、湿度:-20℃~65 20%~90RH

2.5 供电条件

· 供电电压:交流220V容差范围1755250V/4763Hz

· 供电电流:交流220V/1.5

· 功耗: 150W

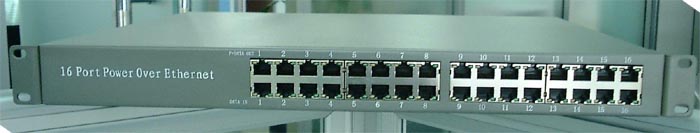

16口POE供电模块实物图片:

16口POE

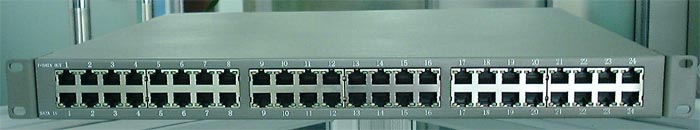

24口POE供电模块实物图片:

24口POE
